半导体清洗包装洁净室要满足什么要求？

日期：2026-04-24 11:52 浏览次数：

在半导体制造过程中，清洗与包装环节是芯片制造流程中的关键步骤，是直接关乎芯片良率与性能的。这两道工序必须在高标准洁净室中完成，以满足严苛的微污染控制要求。下面具体来看：



一、核心洁净度要求
根据ISO 14644-1标准，半导体清洗包装洁净室通常需在ISO 1-6级（千级及以上）洁净环境中，分段实施。对于先进制程（如14nm以下），要求每立方米空气中≥0.1微米的颗粒物不超过10个。因任何微小颗粒、分子或离子污染物都可能导致芯片短路、性能下降或良率损失。所以半导体洁净室的清洗段需同时控制气态分子污染物（AMC），避免酸雾、碱雾对晶圆表面造成腐蚀或附着；包装区更强调颗粒控制，要执行更高洁净等级，防止在封装前引入外来污染物。

二、环境动态控制要求
对于半导体洁净室而言，室内的温湿度控制是十分重要的。通常洁净室的温度需稳定在22±0.5℃至22±1℃，确保光刻及清洗药液稳定性。相对湿度控制在40% -55%RH，防止湿度过高晶圆吸湿，水汽残留、表面结露；湿度过低加剧静电积聚与材料形变。同时，半导体清洗包装洁净室需采用垂直单向流设计，风速控制在0.45±0.1m/s，确保颗粒快速排出。另外，洁净室还需维持正压环境，洁净区与相邻区域压差≥5Pa，与室外压差≥10Pa，避免外界污染渗入。



三、材料与静电微振动要求

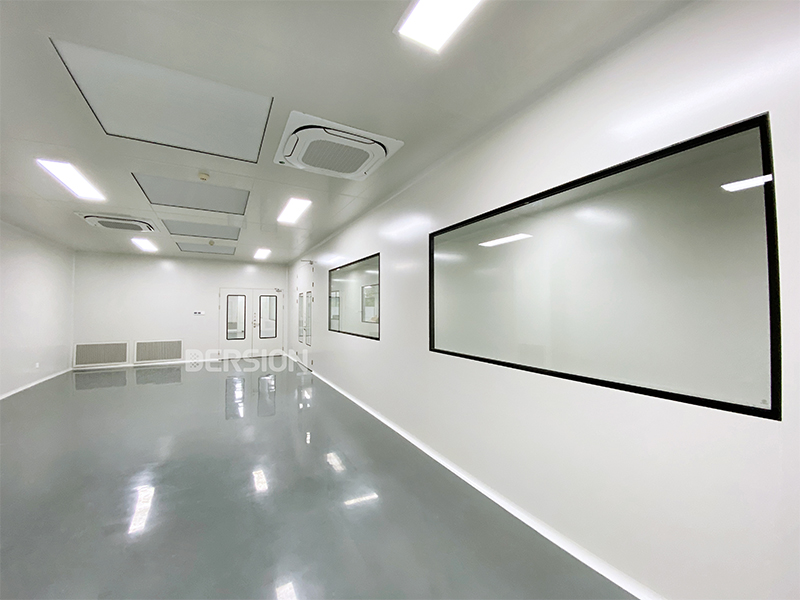

半导体清洗包装洁净室的墙体需采用不发尘、光滑、耐化学腐蚀、易清洁的材料，地面需要防静电材质，所有设备做好接地，台面铺设防静电台垫，人员着防静电无尘服、戴腕带，室内配离子风机实时中和静电。另外，清洗设备需放置在独立的防微振基座上，防止高速光刻及检测时出现模糊或偏移。



综上，满足以上基本要求的洁净室，才能保障半导体清洗包装后芯片达到无划痕、无残留、无静电吸附的理想状态，具体要求建议咨询专业做半导体行业洁净室的供应商，按需定制，助力半导体行业提升封装良率与长期可靠性。
